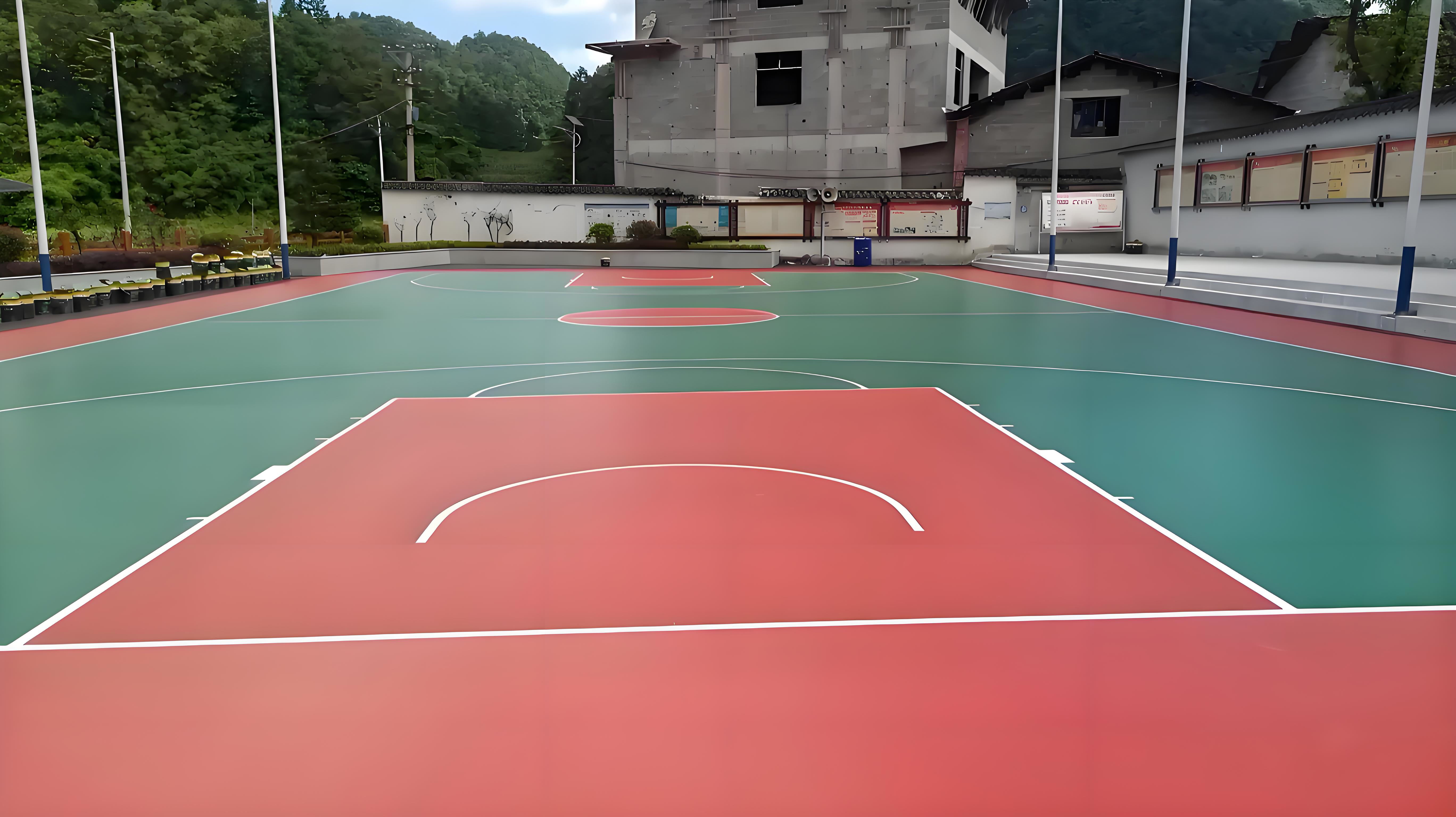

硅PU是一种符合人体工学原理并满足运动物理特性需要，具备上硬下弹结构特征并能直接在水泥或沥青基础上施工的健康型专业弹性合成球场面层材料系统，以单组份有机硅改性聚氨酯组成缓冲回弹结构，双组份改性丙烯酸作为耐磨面层

　　硅PU网球场施工流程：切V字形缝-----打磨或酸洗基面-----上底漆-----填缝-----补积水-----刮涂弹性层-----局部补积水-----刮涂弹性找平层-----刮涂面层-----划线；

　　以不大于6×6m为一方块切割温度缝，原有板块与板块间要切割温度缝，温度缝宽×深=6×20mm（在温度缝和不规责缝上切成V字型的槽）。

　　用5%左右的稀盐酸或草酸泼洒并洗刷水泥基面，再用清水冲洗干净。观察存留水迹，对基面进行平整度和坡度的检验，用记号笔圈划出积水处。清洗干燥后基面应无白色粉化物及浮尘物。

　　基面清洗干净并晒干后，用底漆要重复滚涂一至两遍，如有部分地面松散吸料较明显的。待底漆层干固后（6-8小时），再进行下一道工序施工。

　　硅PU网球场施工在填缝前要先将混凝土伸缩缝清洁干净，如缝较深或较宽的可用橡胶颗粒或泡棉先作一个垫底，然后再填充；对部分特别凹陷部位可用弹性材料加砂或颗粒进行修补。

　　弹性料硅PU配比：弹性料需要配专用稀释剂使用，一般情况下是一桶弹性料配2KG稀释剂，（如到冬天，稀释剂的用量需适当增加）。一桶加100-150ml水，（室内使用弹性料一桶加250ml水）。施工时用带齿镘刀或刮耙将弹性层材料涂刮于基面上，每道涂刮厚度最好在1-1.5mm，每道涂刮时间间隔为前一道干固为准（一般约10小时），具体视现场天气情况而定，直至涂刮到要求厚度。涂刮时注意流平效果，以保证表面流平。

　　弹性层干固后，用积水法测试表面平整度，积水处用弹性材料修补平整，表面有粒状杂物混入或堆积处需用打磨机打磨平整后再进行下一道工序施工。

　　硅PU网球场施工待弹性层材料干固后（8-10小时）须及时施工弹性找平层材料，能确保两层材料结合牢固。已配好的材料必须在30分钟内用完；干固后表面要求平整光滑，若在施工过程中混入杂物或不平处需修整平滑才能进行下一道工序，施工方法同弹性层一样。

　　A.硅PU面漆为双组份环保水性材料，由A、B组份组成，配比为A∶B=18.7:1.3（重量比），加2-3公斤的水，第一遍做时每组加1-2公斤的砂使用，第二遍不用加砂。再将材料搅拌均匀后用滚、刮、喷涂施工。

　　B.第二遍面漆的施工要等上遍面漆干固后方可进行，将面漆材料配比A:B=18.7:1.3(重量比)，加2-3公斤的水一起搅拌均匀使用。将材料搅拌均匀后用滚、刮、喷涂施工。（注：篮球场第二遍面漆不加砂）

　　B、施工时按照球场的规格尺寸标准标出界线位置，用美纹纸沿界线两边贴好，用羊毛刷直接施工，在硅PU球场面层上要划标线的部位涂刷一至两遍划线漆，待表面干后撕掉美纹纸。

　　基面处理—填缝处理—底漆施工—缓冲层施工—加强层施工—面漆层施工—划线.

　　清洁填缝处，并打上一道封闭底漆，对较深及较宽可用橡胶颗粒进行铺垫再填充，

　　基层干燥后，对明显凸出或是尖锐物进行打磨，然后施工封闭底漆，施工时水泥基

　　待封闭层干燥后将底漆均匀滚涂在基面，如有部分地面吸料较明显的要重复滚涂一

　　缓冲性层施工必须搅拌均匀，（约3分钟），配好的材料必须在小时内用完，施工时用带齿馒刀刮涂，刮涂的厚度不能超过2mm，每道刮涂的间隔为迁移到干泽为准（约10小时），如不能流平出现齿纹，需添加专用稀释剂调节稠度，

　　缓冲层材料干固后及时施工加强层材料，干固后表面要求平整，光滑，施工方法同

　　G.面层施工，将AB组材料按比例混合均匀，加入防滑砂，充分搅拌均匀后再施工，

　　划线，施工时按球场要求的规格尺寸标出界线，用美纹纸沿界线两遍贴好，用羊毛

　　旧地面需查看是否有油质和开裂或是水泥粉化现象，新地面需保养28天以上才能施工

　　4.在硅PU面层施工前，要保证基础地面干燥，施工室内球场要保证良好通风效果

　　特点是上硬下弹，硬性特质，带来专业运动质感，弹性，有效增加运动缓冲，减轻脚踝和

　　九游体育全网热销

　　上硬下弹的结构，硬性面层保留求有足够的反弹力，配合弹性层及加强层的回弹特性，保

　　4.硬质粗糙表面配合弹而不软的结构，为运动中，启动，变相，跳跃，急停提供充足的摩擦

　　5.硅PU材料绿色环保，不会产生有毒物质，有极强的耐候性，抗氧化，抗紫外线，表面坚

　　6.价格经济适用，成本相对低廉，保养维护简单，有防水功能，清洁容易单价组成：
